FluidControl GM: Gasdruck-Überwachungsgerät


Die Kontrolleinheit Fluid Control GM überwacht die Funktion und die Dichtigkeit von bis zu drei Gasnetzen (3 Kanäle), unabhängig voneinander.

Der Gasdruck wird mit Hilfe von Druckmanometern erfasst. Hierfür sind drei 4–20mA-Schnittstellen im Gerät integriert.

Der Gasdruck in jedem der drei Gasnetze wird während des Betriebs kontinuierlich auf Abweichung von einem einzustellenden Sollwert überwacht. Der Bereich für zulässige Abweichungen kann jeweils entsprechend definiert werden.

Während der Phase der Inbetriebnahme– bzw. Wiederinbetriebnahme eines Gasnetzes erfolgt eine Plausibilitätsprüfung. Bei Vorliegen eines Fehlers wird das entsprechende Gasnetz automatisch außer Betrieb genommen.

Jedes der drei Gasnetze kann während des Betriebs in einen Zustand zur Leckageprüfung gebracht werden. Hierbei ist das zugehörige Magnetventil abgeschaltet. Verlässt der Gasdruck während der Leckageprüfung den speziell hierfür definierten, zulässigen Bereich, wird das Gasnetz außer Betrieb genommen.

Die Gaszufuhr wird mit den angeschlossenen Magnetventilen zu- oder abgeschaltet. Eingeschaltete Magnetventile werden auf Spulen- bzw. Leitungsbruch überwacht. Bei Auftreten eines Magnetventilfehlers wird das Gasnetz außer Betrieb genommen.

Ein Schlüsselschalter verhindert unbefugte Inbetriebnahme der Gasnetze. In der Stellung „OFF“ ist keine Inbetriebnahme möglich. Bereits in Betrieb befindliche Gasnetze bleiben in Betrieb. Die Taste „NOT AUS“ ist unabhängig von der Schlüsselschalterstellung immer funktionsfähig, um die Gaszufuhr jederzeit abschalten zu können.

Mit drei LED-Leuchten wird angezeigt, welches Gasnetz in Betrieb ist. Die zugeordnete grüne LED leuchtet dann.

Systemstörungen werden am Gerät gemeldet durch einen Eintrag in der LCD-Anzeige, mit einer rot blinkenden LED-Leuchte und akustisch mit dem internen Summer. Zusätzlich zur Fehlermeldung am Gerät besteht die Möglichkeit der Weiterleitung eines Sammelalarms an eine externe ZLT/GLT mittels eines potenzialfreien Umschaltkontakts.



Anleitung

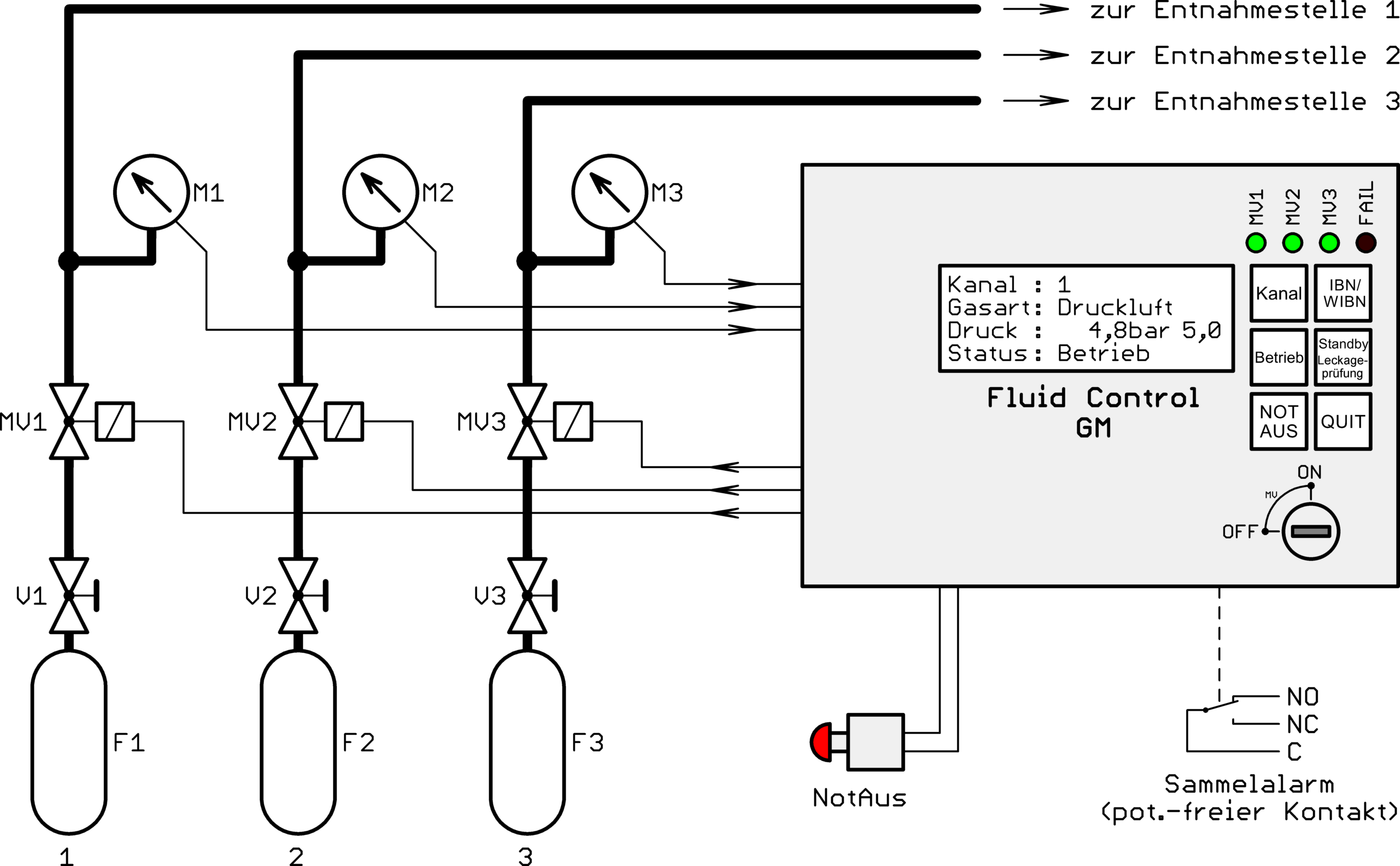

Funktionsschema

FluidControl-GM

Hinweise

Die Magnetventile sind werkseitig mit internen Feinsicherungen 100mA Träge abgesichert. Werden Magnetventile mit höheren Betriebsströmen angeschlossen, so sind die Feinsicherungen entsprechend zu wählen (siehe Anleitung).

Achtung: Beim Einsatz von Ex-Magnetventilen müssen die zugeordneten Feinsicherungen auf jeden Fall entsprechend dem Datenblatt der Magnetventile angepasst werden (siehe VDE 0165).

Das Gerät „Fluid Control GM“ ist nicht für die Montage in explosionsgefährdeten Bereichen geeignet!
